TP.011.1 ADS-B-Out Kit für Mode S Transponder f.u.n.k.e TRT 800 H

Das Produkt kann leicht von der Abbildung abweichen.

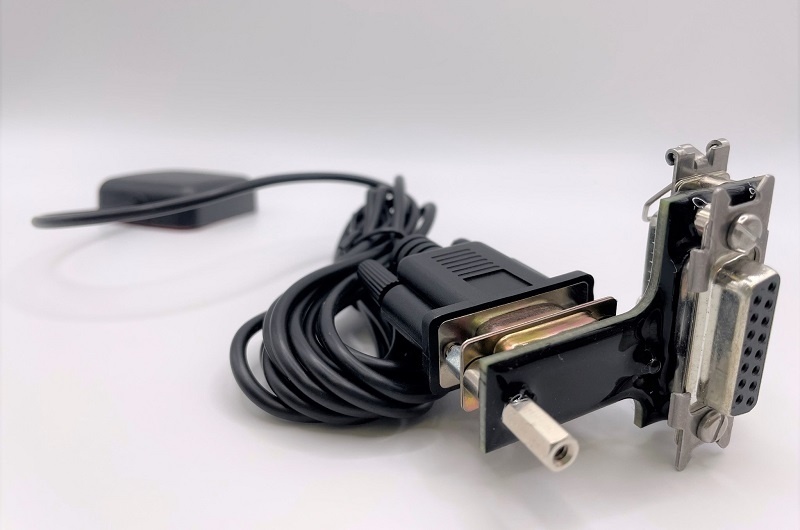

Das Kit beinhaltet einen Durchführungsadapter und einen GPS-Empfänger.

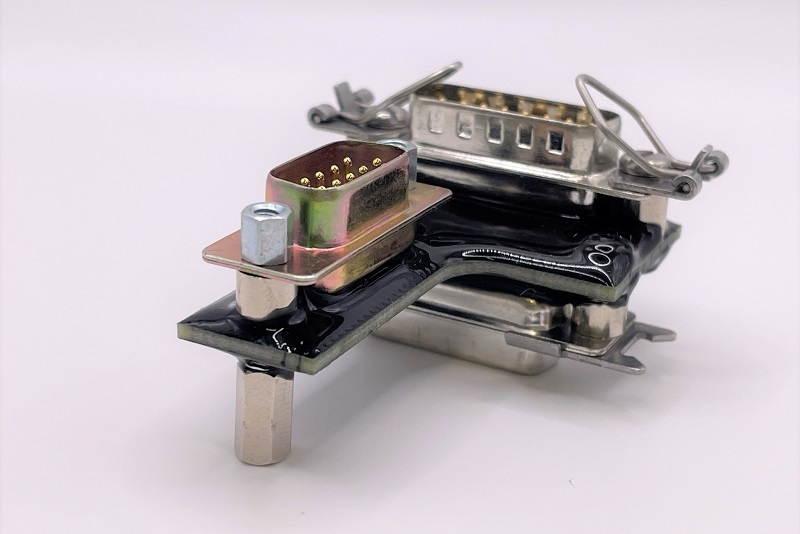

Mit seinen drei Anschlüssen kann der Adapter an den Transponder TRT800H, an den Transponder-Anschlussstecker (TRT800EMxx) und an den GPS-Empfänger gleichzeitig angeschlossen werden.
Dadurch erhält der Transponder vom GPS-Empfänger die erforderlichen GPS-Daten bzw. -Koordinaten und kann seine Positionsdaten versenden.

Der Adapter kommt zwischen Transponder und den Transponder-Anschlussstecker (TRT800EMxx).
Er wandelt den geschalteten 12 Volt Ausgang von Pin 6 auf 5 Volt und legt diesen auf Pin 9 des 9-poligen Sub-D Steckers.
Die serielle Schnittstelle wird auf Pin 2 Tx und Pin 3 Rx herausgeführt.

Anschlüsse:
- 15-poliger Stecker für Transponder-Anschlussstecker TRT800EMxx
- 15-polige Buchse für Transponder TRT800H
- 9-poliger Stecker für GPS-Empfänger

Installationshinweise:
1. Adapter am Transponder TRT800H und Transponder-Anschlussstecker anbringen
2. GPS-Empfänger am Adapter anschließen
3. Am Transponder DataPort1 auf „GPS NMEA-9600“ einstellen


Wichtiger Hinweis:
- Der Adapterstecker kann erst ab einem Hardwarestand von HW 6.0 (ab Seriennummer 30580611) verwendet werden und
  ist leider nicht mit dem Flachtransponder TRT800A (16mm Gehäuse) kompatibel, da hier die Stromversorgung für den Adapter fehlt
